電力ケーブル選定 許容電流ブレーカー容量早見表

電力ケーブル早見表

電線ケーブル選定 ブレーカー設置容量早見表

電力ケーブルの選定がすぐ検索できるように、各ケーブルの許容電流の一覧を作成いたしました。
該当ケーブルの許容電流、ブレーカー設置可能容量が分かるようになっています。
こちらの早見表は参考としてお使いください。詳しくは各メーカー資料および、内線規定にてご確認下さい。

許容電流とは

電線・ケーブルの種類や導体サイズにより定められている適正な電流
電流は、導体の断面積が大きいほど大量に、小さいほど小量を流すことができます。電流量と比例して、電気抵抗により摩擦熱が発生します。電圧が低く電流も少ない場合はこの熱はほとんど気になりませんが、電流が多い場合は発熱量が増えるために影響を考慮しなくてはなりません。その際、許容電流は、電線・ケーブルの種類ごとに決められています。

CVTケーブル

CVTケーブル

CVT ケーブルは低圧から高圧までの全ての送配電用ケーブルとして使用が可能です。CV の3芯と比べ軽量なうえ、許容電流が大きく放熱性能が若干良くなってます。
CVT ケーブルはご家庭の幹線(引込点から電気メーター、電気メーターから分電盤まで)や工場などの幹線設備工事引き入れた電気を照明空調機ポンプ等の機器に供給するための工事によく使われています。

ご家庭で電気契約を増設する場合はCVTケーブルで漏電ブレーカー容量を決めることが多いです。

詳しくは「電気契約増設工事 倉庫や家庭の電気契約を上げたい。」ページをご覧ください。

600V CVTケーブルの許容電流(低圧) 周囲温度40℃

ケーブルサイズ許容アンペア数設置可能ブレーカー
8 SQ62A60A
14 SQ86A75A
22 SQ110A100A
38 SQ155A150A
60 SQ210A
100 SQ290A
150 SQ380A

6600V CVTケーブルの許容電流(高圧) 周囲温度40℃

ケーブルサイズ許容アンペア数
22SQ120A
38SQ170A
60SQ225A
100SQ310A
150SQ405A
200SQ485A
250SQ560A

CVケーブル 3芯

CVケーブル

CV ケーブルは架橋ポリエチレン絶縁ビニルシースケーブルの略称になります。電力用ケーブルとして幅広く普及しております。

耐候性が比較的高く屋外露出配線を行うことが可能です。送電、配電、配線などその使用場面の多岐に渡ります。

600V CVTケーブル3芯の許容電流(低圧) 周囲温度40℃

ケーブルサイズ許容アンペア数ブレーカー容量
2 SQ23A20A
3.5 SQ33A30A
5.5 SQ44A40A
8 SQ54A50A
14 SQ76A75A
22 SQ100A100A
38 SQ140A125A
60 SQ190A150A
100 SQ260A250A
150 SQ340A

6600V CVTケーブル3芯の許容電流(高圧) 周囲温度40℃

ケーブルサイズ許容アンペア数
8 SQ61A
14 SQ83A
22 SQ105A
38 SQ145A
60 SQ195A
100 SQ265A
150 SQ345A

VVR SVケーブル(3芯) 周囲温度40℃

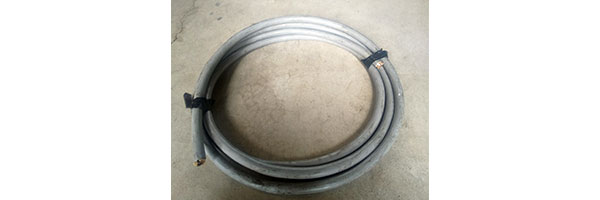

SVケーブル

VVRケーブルとは600V以下の一般住宅、商業施設、公共施設など様々な建物の屋内配線に使用される600 V絶縁ビニルシースケーブル丸形の略称になります。
VVF ケーブルと性能は変わりありません。

ケーブルサイズ許容アンペア数ブレーカー容量
3.5 SQ21A20A
5.5 SQ28A20A
8 SQ37A30A
14 SQ50A50A
22 SQ66A60A
38 SQ93A75A
60 SQ120A100A

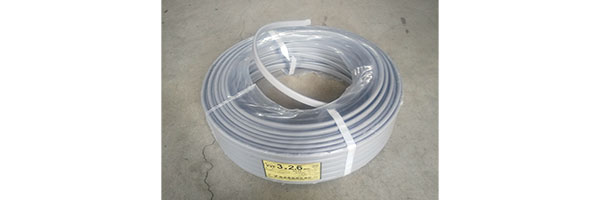

VVFケーブル

VVFケーブル

600V以下の一般住宅、商業施設、公共施設など様々な建物の屋内配線に使用される600 Vビニル絶縁ビニルシースケーブル平形になります。
お住まいのご家庭でも一番よく使われている電線になります。

ケーブルサイズ2芯3芯ブレーカー容量
1.6mm18A15A15A
2.0mm23A20A20A
2.6mm32A27A30A  20A

引込み用ビニル絶縁電線 DV線

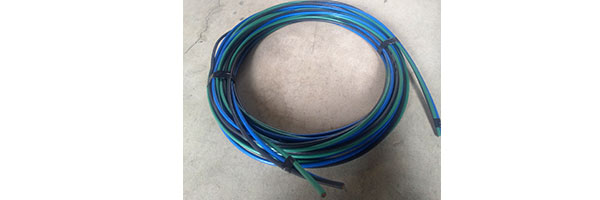

引込み用ビニル絶縁電線

電柱から建物に電気を引き込む書く引き込み配線に使用される引き込み用ビニル絶縁電線(DV電線)です。
耐候性や耐久性に優れ厳しい環境下でもご使用いただけます。

ケーブルサイズ2芯 許容アンペア数3芯 許容アンペア数
単線 2.0mm28A25A
単線 2.6mm38A34A
単線 3.2mm50A44A
より線 14SQ70A62A
より線 22SQ92A80A
より線 38SQ130A113A

IV電線

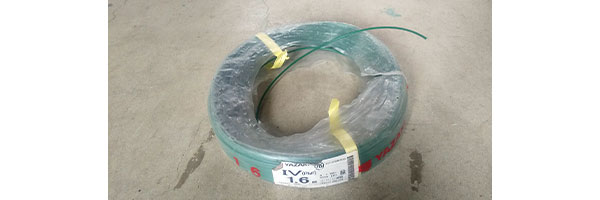

IV電線

IV 電線は600V以下の屋内配線、盤内配線として一般に広く使用されているビニール絶縁電線です。
IV 電線は接地用の電線や、一般電気工作物・電気機械用配線・建築物内配線・制御盤内配線・スイッチ・コンセント類の渡り線として使用されます。

ケーブルサイズ許容アンペア数
1.25 SQ19A
2 SQ27A
3.5 SQ37A
5.5 SQ49A
8 SQ61A
14 SQ88A
22 SQ115A
38 SQ162A

スラットケーブル

スラットケーブル

住宅の引き込み用のケーブルとして使用されているスラットケーブルはスリムで軽量化、優れた耐候性、VVRに比べて許容電流がアップして
人気のケーブルです。

ケーブルサイズ許容アンペア数ブレーカー容量
8 SQ47A40A
14 SQ65A60A
22 SQ87A75A

ご自宅や工場のなど幹線を配線する場合は、どのケーブルが最適なのか【電気の工事屋さん】電話相談、見積無料 に現場調査を依頼して相談しましょう。
