今回はお問い合わせはコンプレッサーを導入するのでコンプレッサー電源配線工事をお願いしたいとのご相談を頂き現場調査にお伺いいたしました。

現場調査 無料御見積

現場で設備状況を確認しましたところ現在、既設の動力設備が有り動力(低圧電力)設備契約は30Aブレーカー契約（主開閉器契約）で10kwで契約しておりました。他の機械との兼ね合いにもよりますが、今回のコンプレッサー電源配線工事では電力会社への申請は特に必要がないのと判断になりました。

動力契約変更なしでコンプレッサー電源増設工事の御見積をご提出後、依頼を頂きましたので後日工事にお伺いいたします。

動力配電盤改修工事

既設の動力配線盤はメイン(契約のブレーカー)にパナソニックBJW330漏電ブレーカ（漏電ブレーカ BJW3303）が設置してあり、横にパナソニックBCW330サーキットブレーカ（サーキットブレーカBCW330）が3台設置してありましたので、配電盤の改修工事を行いパナソニックBCW330を1台増やして合計4台に増設しました。

コンプレッサー電源配線工事

動力配電盤で増設したBCW330サーキットブレーカ（サーキットブレーカBCW330）よりVVF2.6×3芯でコンプレッサー近くのケースブレーカー（パナソニックBED330K）まで配線を行い、VVF2.6×3芯（富士電線 VVFケーブル）をケースブレーカーに接続します。動力配電盤よりアース線もケースブレーカーまで配線します。

今回の現場は 倉庫内壁面C型鋼の中をケーブル配線工事で動力配線盤からケースブレーカーまで配線を行いました。

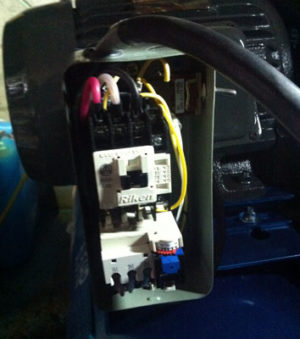

コンプレッサー電源接続工事

ケースブレーカーよりお客様より支給のゴムキャプタイヤケーブル4芯を使用してケースブレーカ（パナソニックBED330K）からコンプレッサーまで配線して接続を行いました。

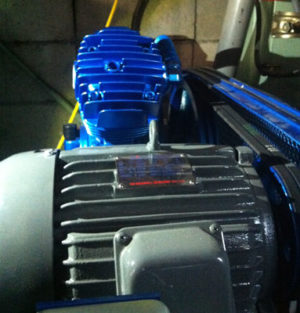

コンプレッサー動作確認

すべての工事が完了したら動作確認を行います。

動力配電盤のサーキットブレーカ（サーキットブレーカBCW330）を入りにして、ケースブレーカ（パナソニックBED330K）右上の赤ランプが点灯するか確認して、点灯していたらケースブレーカーを入にしてコンプレッサーを動かします。

コンプレッサーの回転が正常であれば完了です。もし逆回転の場合はブレーカーで相を入れ替える工事が必要となります。

※中古のコンプレッサーなどは回転の正逆に注意が必要です。

中部電力委託工事店 株式会社田島電工

愛知県 岐阜県での機械配線工事は迅速対応致します。
無料御見積から施工まで自社施工でトータルサポート致します。

機械電源配線工事【テイクサービス】 へお任せください。

機械電源工事工事はテイクサービスへ　年間3000件以上問い合わせ
全国対応見積もり無料 緊急対応最短30分で急行します。

コンプレッサー電源配線接続工事価格

今回の工事価格は要御見積となります。
